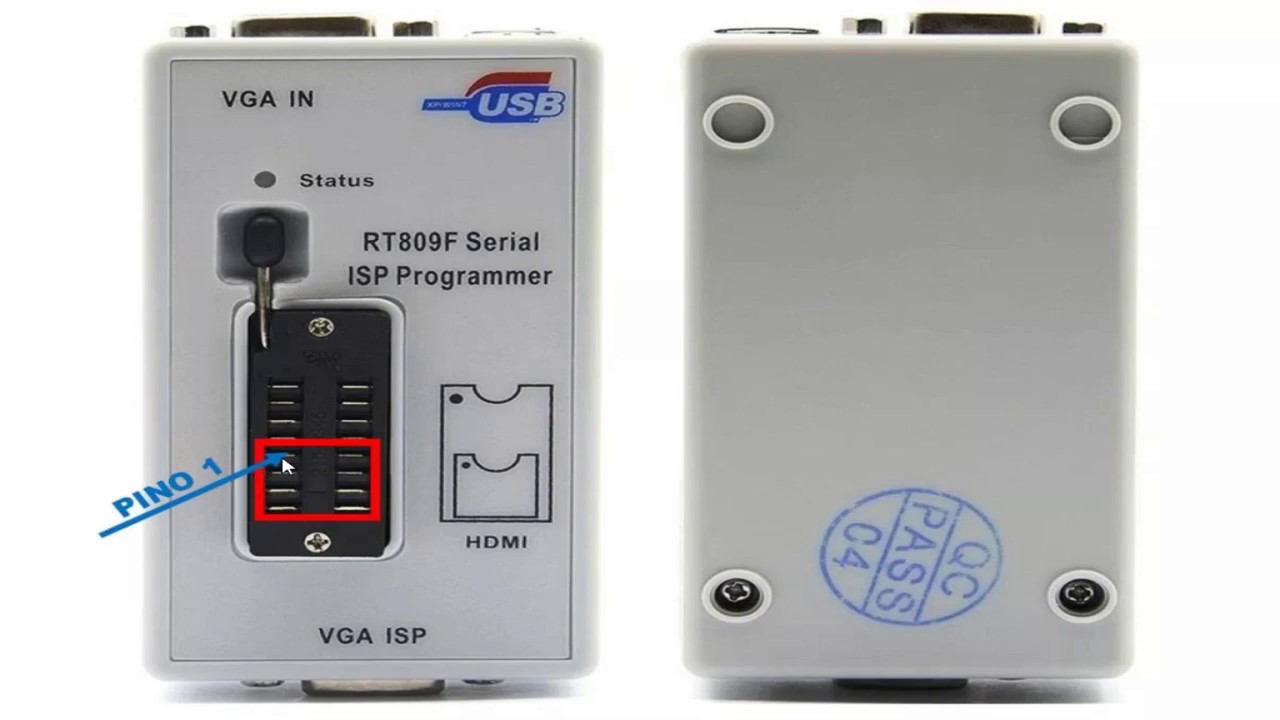

Gravador de Eprom RT809F
Compatibilidade Total
Homologado para Windows Vista, 7, 8, 8.1, 10 e 11 (Arquiteturas 32 bits e 64 bits).
Release Estável 2026
Pacote Completo de Instalação
Conteúdo Exclusivo
Vídeo Tutorial de Como Instalar os Drivers e Como Utilizar o Software
Manual e Especificações Técnicas Programador RT809F (Série Profissional)
O manual técnico definitivo para reparos via VGA ISP, HDMI e memórias Flash/EEPROM.
1. INTERFACES E CONEXÕES DISPONÍVEIS
O RT809F é um gravador inteligente com múltiplas formas de acesso ao chip:
- Soquete ZIF (16 pinos): Gravação direta de EEPROMs e Flash.
- Porta VGA ISP: Programação sem dessoldar via VGA.
- Porta HDMI: Comunicação com TVs e placas compatíveis.
- Interface PEB Board: Suporte a Super IO e KBC (ex: KB9012).
- SPI Header: Comunicação direta com BIOS SPI via clip.
2. ESPECIFICAÇÕES TÉCNICAS COMPLETAS
| Item | Especificação |
|---|---|
| Interface | USB 2.0 de alta velocidade |
| Tensão de operação | 5V via USB |
| Suporte de chips | EEPROM, SPI Flash, NAND, NOR, MCU |
| Capacidade máxima | Até 16MB+ (dependendo do chip) |
| Modos ISP | VGA / HDMI / SPI ISP |
| Compatibilidade | Windows XP / 7 / 8 / 10 / 11 |
3. INSTALAÇÃO DO ECOSSISTEMA RT809F
- Instalação Base: Execute o RT809F_Setup.
- Drivers: Instalados automaticamente com o pacote.
- Atualização: Instale sempre o Patch mais recente.
- USB: Utilize cabo blindado para evitar falhas.
4. CHIPS SUPORTADOS
O RT809F suporta uma ampla variedade de componentes:
- EEPROM: 24Cxx, 25Cxx, 93Cxx
- SPI Flash: W25Q, MX25L, GD25Q
- NAND Flash: Utilizado em TVs e placas modernas
- Super IO / KBC: IT85xx, KB90xx
- MCU: Microcontroladores de monitores e TVs
5. MODO ISP (VGA / HDMI)
- Sem dessoldar: Acesso direto ao firmware.
- Auto ISP: Detecção automática de comunicação.
- Alimentação: Equipamento deve estar energizado.
- Uso comum: Monitores, TVs, placas HDMI.
6. FUNÇÕES AVANÇADAS DO SOFTWARE
| Função | Descrição |
|---|---|
| Smart ID | Identificação automática do chip |
| Auto Read | Leitura automática otimizada |
| Auto Write | Apaga + grava automaticamente |
| Verify | Confirma integridade dos dados |
| Signal Generator | Testes RGB para diagnóstico |
| Pin Detect | Verificação de contato no soquete |
7. FLUXO DE TRABALHO PROFISSIONAL
- Identificar o chip corretamente
- Realizar leitura completa
- Salvar backup (.BIN)
- Apagar chip (Erase)
- Gravar novo arquivo
- Verificar (Checksum OK)
8. BOAS PRÁTICAS E SEGURANÇA
- Sempre faça backup antes de gravar
- Evite estática (use pulseira antiestática)
- Verifique orientação do chip (pino 1)
- Não conecte com equipamento energizado incorretamente
- Use fonte estabilizada para testes ISP
9. PROBLEMAS COMUNS E SOLUÇÕES
- Chip não reconhecido: Verifique posição e contato
- Erro de leitura: Teste outro adaptador ou limpe pinos
- Falha ISP: Verifique alimentação da placa
- USB não detecta: Troque cabo ou porta USB
Suporte Técnico Especializado em RT809F
Suporte técnico nacional via acesso remoto "Software AnyDesk". Somos especializados em processos de gravação complexos, ISP via VGA/HDMI e recuperação de firmware. Atendimento profissional dedicado a técnicos de eletrônica e TI de todo o país.
⚠️ Aviso Profissional:
Este é um serviço técnico especializado e tarifado. Consulte nossos valores antes do atendimento. Orçamento sem compromisso.
